熱電行業應用案例

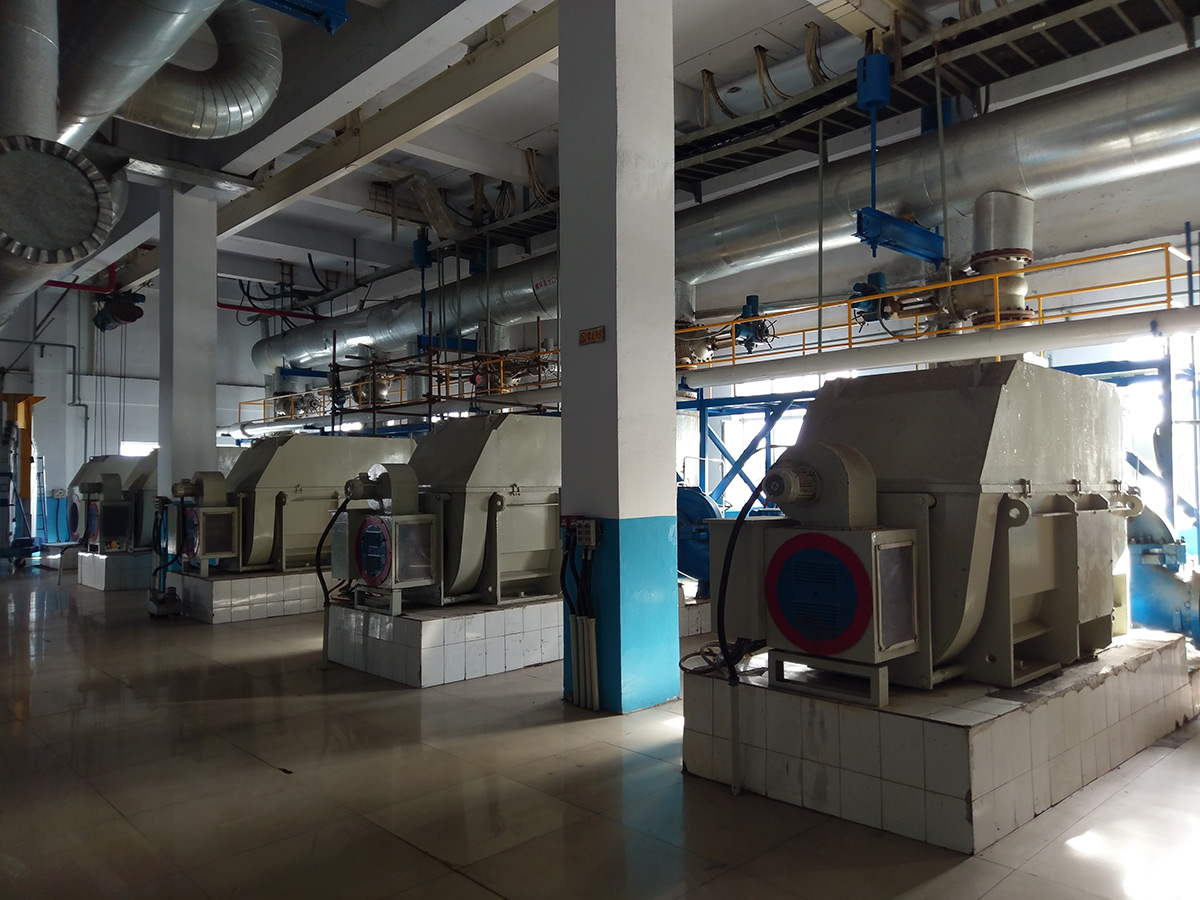

應用于內蒙古某熱電廠的四臺熱網循環水泵轉子變頻調速裝置，由內蒙古電力勘測設計院設計，于2016年9 月28 日投入運行，10月 10日公司生產部對該系統進行跟蹤監測，并對部分數據進行了重點測試。
一、電機參數和運行模式
電機參數
型號：YRKKNT500-4/900kW/6kV/870-1488r/min 制造廠：長沙電機廠
其他參數：定子電流96.9A/轉子電壓1053V/轉子電流530A/反饋電壓520V/反饋電流303A
運行模式：變頻調速運行
循環水泵驅動電機的容量為900kW，經測試，電機全速運行實際負載為797kW。
轉子變頻調速運行：轉子變頻調速系統投運后，根據運行要求確定循環水泵的流量，通過調節循環水泵電機的轉速調節循環水泵的流量。
二、 轉子變頻調速裝置
設備型號:RVF-NA-900KW

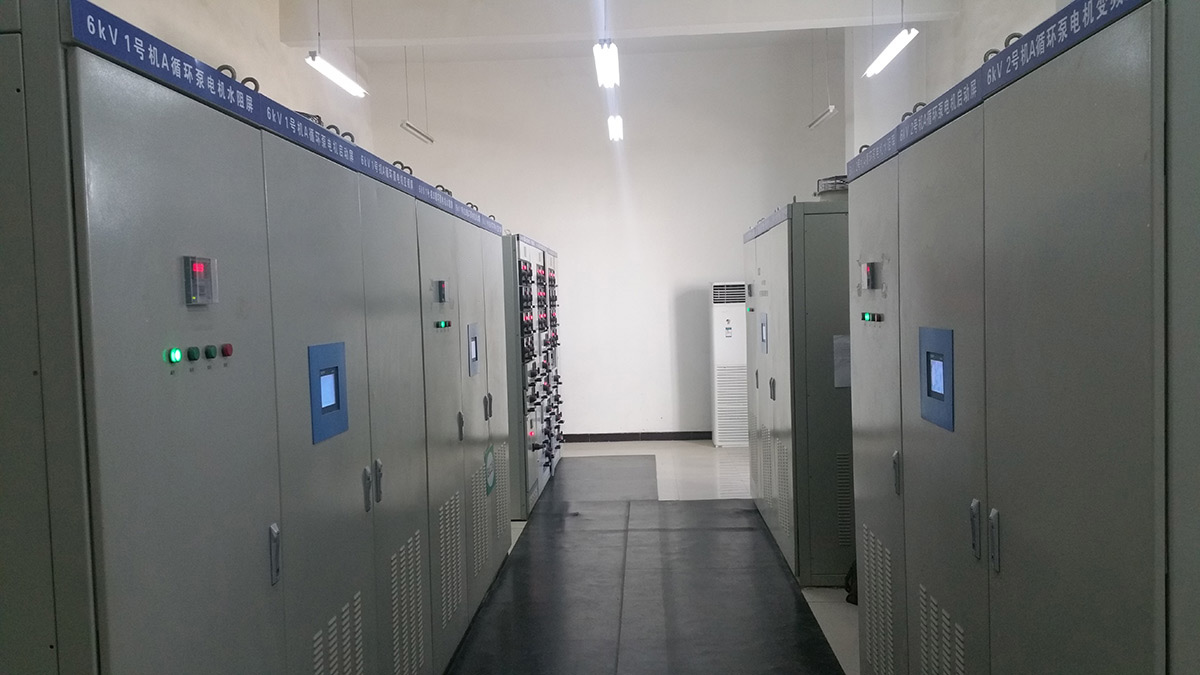

設備組成：控制柜800*800*2200兩面，內反饋電機一臺
三、測試結果
表1 電機調速運行的有關參數表
| 占空比（%） | 轉速（r/min） | 定子電流（A） | 有功功率（kW） | 節電率(與全速功率比較)（%） |
| 0 | 400 | 16.3 | 98 | 75 |
| 20 | 518 | 20.5 | 167 | 67 |
| 40 | 636 | 26.4 | 215 | 57 |
| 60 | 754 | 29 | 298 | 41 |
| 80 | 872 | 33.4 | 385 | 24 |
| 90 | 931 | 39 | 469 | 7 |
表2 電機線圈溫度表（環境溫度攝氏16度）
|
占空比(%) |
0 |
20 |
40 |
60 |
80 |
|
轉速 |
875 |
997 |
1108 |
1216 |
1326 |
|
線圈溫度 |
44℃ |
47℃ |
50℃ |
52℃ |
56℃ |
四、測試結果分析
（一）、調速電機狀態：
調速時，通過檢測：電機溫度在44-56℃之間，在正常范圍之內。
（二）、調速狀態：
節電率(以下與滿負載電機功率比較):
按(P0-P1)/P0*100%公式計算,實測各占空比對應全速的節電率， 其中：
P0為滿負載時實測有功功率，P1為調速時實測有功功率
表3 節電率統計表
|
占空比(%) |
0 |
20 |
40 |
60 |
80 |
|
轉速（r/min） |
875 |
997 |
1108 |
1216 |
1325 |
|
實測功率 |
332 |
433 |
526 |
628 |
703 |
|
節電功率(kW) |
465 |
364 |
271 |
169 |
94 |
|
節電率(%) |
58 |
46 |
34 |
21 |
12 |
循環水泵實際運行需要為1124r/min左右，年運行200天，預計年節電為 126.24萬度
轉速調整范圍
可調范圍：875 r/min至1465 r/min。
轉速與占空比
可以看出，轉速隨占空比減小而減小，且呈線性變化。
電機溫度與轉速及占空比
可以看出，電機溫度隨轉速減小而降低。
五、結論
轉子變頻調速系統裝置運行可靠，節能效果明顯，已達到項目實施目的。
節電率：節電率隨轉速下降而增長，轉速越低節能效果越明顯。
調速的平穩性與連續性：
該電機采用鐵鉻鋁電阻器啟動方式，啟動電流小，電機啟動的沖擊小。電機轉速變化連續性、平穩性好。同時調速系統溫升不高，運行穩定可靠。
調速的范圍和精度：
調速的范圍寬，可由875r/min調至1465r/min，調速精度高。調速控制裝置運行穩定，抗干擾能力強。
電機溫升
電機溫度在44-56℃之間，在正常范圍之內。由此可見，電機運行穩定可靠。
